回轉窯大齒圈的安裝方法
時間：2023-07-05 17:25:14 來源： 瀏覽次數：0
回轉窯由許多的零部件部位組成，其體型一般也比較大，因此制造設備時要有專業豐富的經驗，回轉窯大齒圈和小齒輪作為不可缺少的零件，起到影響生產速度的作用，那么回轉窯大齒圈怎么安裝呢？
大齒圈應設置在回轉窯中間。這既可以降低筒體所受到扭距，也可以降低水泥和粉塵對傳動部件產生的影響。對多支點的回轉窯，還應當裝在接近某個支承處，可以有效避免由于大齒圈的自重和筒體過大彎曲撓度，破壞大小齒輪正常地嚙合。小齒輪應比大齒圈的齒寬至少寬一個竄動量，以確保它們在任何時刻能夠在齒圈的全齒寬上嚙合。
大齒圈和小齒輪配置的中間角可以分下面兩種情況
單傳動時，一般取中間角為30度左右。中間角的大小決定著傳動裝置的橫向尺寸和減速機與筒體之間的距離。當減速機與大齒圈中間選用一對半敞式齒輪時，中間角宜用小些。當減速機直接拉動大齒圈時，中間角應選大點。中間角的確定原則是保證在減速機上方和窯筒體之間留有足夠空間，以便于能吊出減速機的頂蓋進行維修。
雙傳動時，中間角的確認有兩個基本原則。一個是能吊出減速機的上蓋，以便于維修。二要提升齒輪嚙合的重疊系數，以增強傳力點減少各瞬間一起嚙合齒的對數的差異，從而達到降低大齒圈模數和運行穩定的目標。

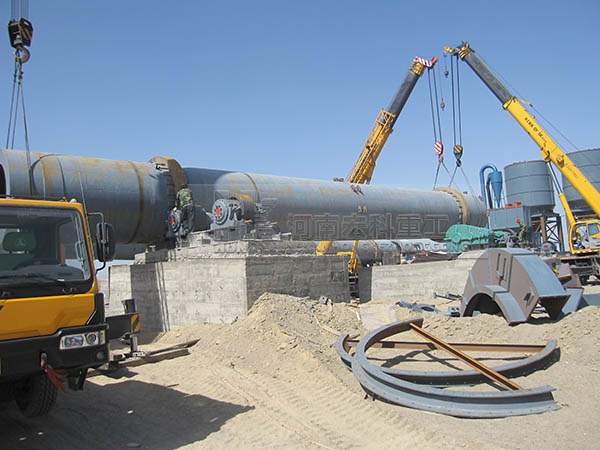

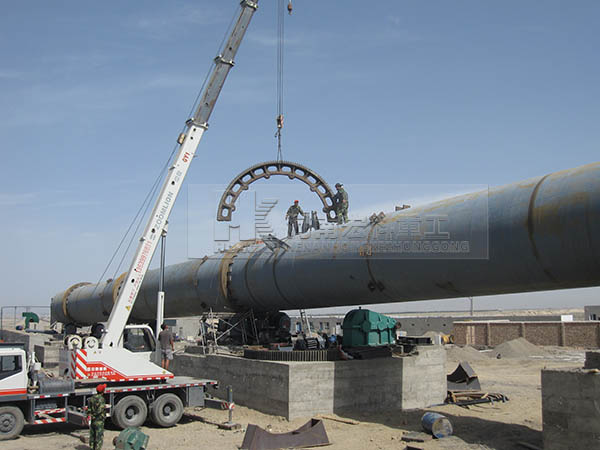

要讓回轉窯運行穩定，一定要把大齒圈正確的安裝于窯筒體上，齒圈的中間線應與窯體中間線同心，并盡量避免溫度應力對它的影響。一般情況下選用切線彈簧板相連接。是切線彈簧板連接方法。這種設計使齒圈懸掛在窯體上，既可以降低窯體自身彎曲對大齒圈和小齒輪嚙合產生的影響，又能夠減輕開、停窯時大齒圈和小齒輪的碰撞，使傳動較為平穩。其缺點就是大齒圈的生產和加工都較困難，安裝中也不容易對中。
