時間：2018-01-30 15:49:25 來源：滾筒烘沙機 瀏覽次數：1097
滾筒烘沙機簡介
滾筒烘沙機具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。滾筒式烘沙子機廣泛用于建材，冶金、化工、水泥工業烘干機礦渣石灰石、煤粉、礦渣、粘土等物料。滾筒式烘干機也可應用用于復混肥生產，烘干一定濕度和粒度肥料，同時也可用于其他物料烘干，該機揚料板分布及角度設計合理，性能可靠，因而熱能利用率高，干燥均勻，清理物料次數少，適用維修方便等特點。

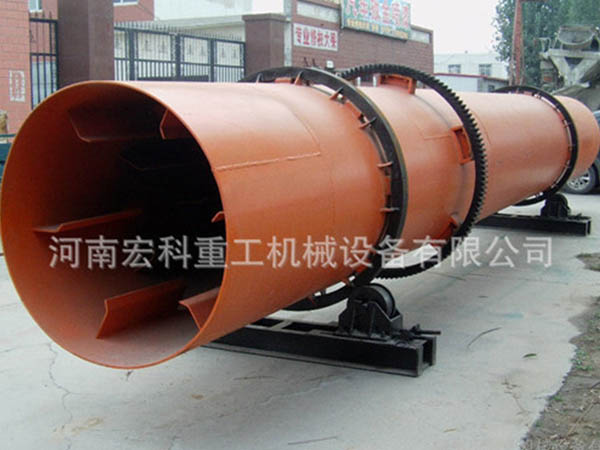

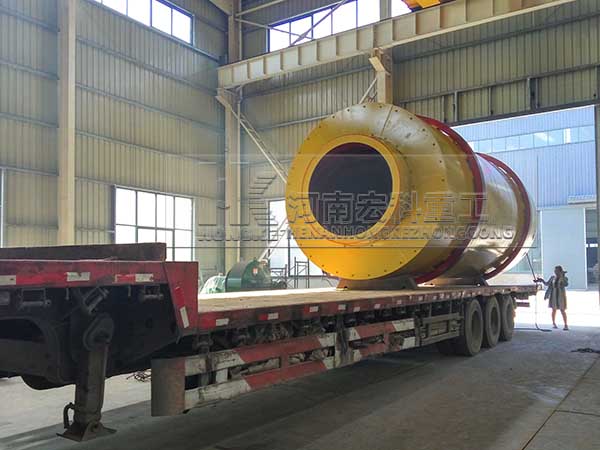

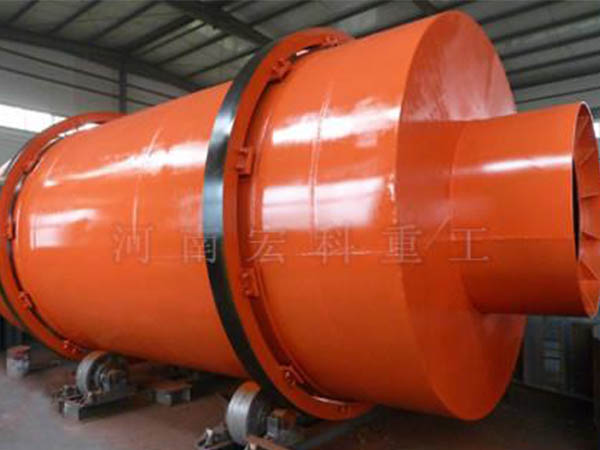

滾筒烘沙機圖片
河南宏科重工作為滾筒式沙子烘干機廠家，生產各種型號的滾筒烘沙機，河沙滾筒烘干機價格詳情咨詢：0371-67846980.
滾筒烘沙機工作原理
干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋分級機送出。
滾筒烘沙機性能特點
1、可以根據不同物料來選擇不同的設備形式,如:單程、雙程、和三程等,由于該機可以應用到很多物料中作業,具有很大的適用性.
2、能夠?qū)峥諝獬浞掷脤ξ锪峡焖俑稍?具有高耐溫特點,處理物料能力強,生產成本低.
3、筒體兩端采用密封裝置,用燃料只是同類產品的40%以上,各項干燥標準都符合國內要求.
滾筒烘沙機技術參數
| 項目單位 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
| 外筒直徑 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
| 外筒長度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
| 筒體容積 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
| 筒體轉速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
| 物料停留時間 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
| 物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
| 物料終水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
| 最高進氣溫度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
| 生產能力 (T/H) | 礦渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
| 粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
| 黃沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
| 電動機型號 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
| 電動機功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
| 減速機型號 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
| 減速機速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
| 設備重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 | |
